WQP型不锈钢潜水泵产品概述
WQP型不锈钢潜水泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面。整体外壳采用不锈钢304/316L材质脱蜡铸造制成,专抽取有微酸弱碱之污物废水。
WQP型不锈钢潜水泵采用独特叶轮结构和新型机械密封,能输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
WQP型不锈钢潜水泵结构说明
WQP型不锈钢潜水泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔幵,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。
电机定子8:采用B级或F级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮闪运转而使口环处磨损,可更换密封环.以保证泵以较佳效率运行。
WQP型不锈钢潜水泵产品特点
1、WQP型不锈钢潜水泵采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化钨材料,可使泵连续运行8000小时以上。
3、整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4、不锈钢潜水泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5、可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的可靠性
6、浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用方便。
7、WQP型不锈钢潜水泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8、能够在全扬程内使用,而保证电机不会过载。
9、有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
WQP型不锈钢潜水泵产品用途
WQP型不锈钢潜水泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。
WQB型不锈钢机筒潜水排污泵使用条件
1、介质温度不超过40℃,介质密度<过1.2kg/dm3,抽送介质的颗粒含量比不大于60%,抽送介质PH值为6.5-8。
2、电机露出液面部分不超过电机的1/2。

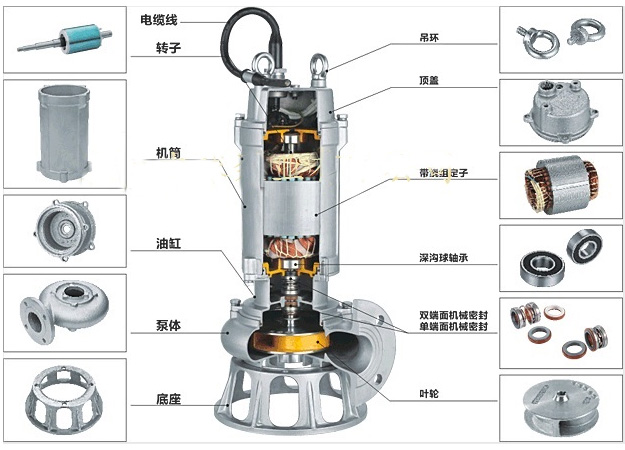

结构介绍 ▎Structure introduction

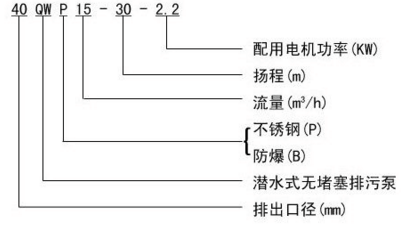

型号参数 ▎Model Prameter
序号 No. |
型号 Type |
出水口径 (mm) Outlet diameter |
流量 (m³/h) Capacity |
扬程 (m) Head |
转速 (r/min) Speed |
功率 (Kw) Power |
重量 (Kg) Weight | ||
1 |
50WQP10-10-0.75 |
50 |
10 |
10 |
2860 |
0.75 |
30 | ||
2 |
50WQP10-12-1.1 |
50 |
10 |
12 |
2860 |
1.1 |
32 | ||
3 |
65WQP15-7-1.1 |
65 |
15 |
7 |
2860 |
1.1 |
32 | ||
4 |
50WQP15-16-1.5 |
50 |
15 |
16 |
2860 |
1.5 |
40 | ||
5 |
65WQP20-12-1.5 |
65 |
20 |
12 |
2860 |
1.5 |
40 | ||
6 |
50WQP9-22-2.2 |
50 |
9 |
22 |
2860 |
2.2 |
45 | ||
7 |
65WQP20-18-2.2 |
65 |
20 |
18 |
2860 |
2.2 |
45 | ||
8 |
80WQP45-9-2.2 |
80 |
45 |
9 |
2860 |
2.2 |
45 | ||
9 |
100WQP50-7-2.2 |
100 |
50 |
7 |
2860 |
2.2 |
50 | ||
10 |
50WQP15-30-3 |
50 |
15 |
30 |
2860 |
3 |
55 | ||
11 |
65WQP25-24-3 |
65 |
25 |
24 |
2860 |
3 |
55 | ||
12 |
80WQP40-15-3 |
80 |
40 |
15 |
2860 |
3 |
55 | ||
13 |
100WQP50-10-3 |
100 |
50 |
10 |
2860 |
3 |
60 | ||
14 |
50WQP15-45-4 |
50 |
15 |
45 |
2860 |
4 |
65 | ||
15 |
65WQP25-30-4 |
65 |
25 |
30 |
2860 |
4 |
65 | ||
16 |
80WQP30-26-4 |
80 |
30 |
26 |
2860 |
4 |
65 | ||
17 |
100WQP50-10-4 |
100 |
50 |
10 |
2860 |
4 |
70 | ||
18 |
50WQP15-55-5.5 |
50 |
15 |
55 |
2900 |
5.5 |
100 | ||
19 |
65WQP25-32-5.5 |
65 |
25 |
32 |
2900 |
5.5 |
100 | ||
20 |
80WQP30-30-5.5 |
80 |
30 |
30 |
2900 |
5.5 |
105 | ||
21 |
100WQP65-18-5.5 |
100 |
65 |
18 |
2900 |
5.5 |
105 | ||
22 |
150WQP100-7-5.5 |
150 |
100 |
7 |
2900 |
5.5 |
110 | ||
23 |
50WQP25-50-7.5 |
50 |
25 |
50 |
2900 |
7.5 |
115 | ||
24 |
65WQP25-40-7.5 |
65 |
25 |
40 |
2900 |
7.5 |
115 | ||
25 |
80WQP45-32-7.5 |
80 |
45 |
32 |
2900 |
7.5 |
115 | ||
26 |
100WQP65-26-7.5 |
100 |
65 |
26 |
2900 |
7.5 |
125 | ||
27 |
150WQ100-12-7.5 |
150 |
100 |
12 |
2900 |
7.5 |
125 | ||
28 |
65WQP25-50-11 |
65 |
25 |
50 |
2900 |
11 |
180 | ||
29 |
80WQP40-40-11 |
80 |
40 |
40 |
2900 |
11 |
180 | ||
30 |
100WQP80-25-11 |
100 |
80 |
25 |
2900 |
11 |
190 | ||
31 |
100WQP100-25-11 |
100 |
100 |
25 |
2900 |
11 |
190 | ||
32 |
150WQP100-20-11 |
150 |
100 |
20 |
2900 |
11 |
195 | ||
33 |
150WQP180-11-11 |
150 |
180 |
11 |
2900 |
11 |
195 | ||
34 |
200WQP200-9-11 |
200 |
200 |
9 |
2900 |
11 |
200 | ||
35 |
200WQP300-7-11 |
200 |
300 |
7 |
2900 |
11 |
200 | ||
36 |
250WQP400-5-11 |
250 |
400 |
5 |
2900 |
11 |
200 | ||
37 |
65WQP30-55-15 |
65 |
30 |
55 |
2900 |
15 |
210 | ||
38 |
80WQP45-52-15 |
80 |
45 |
52 |
2900 |
15 |
210 | ||
39 |
100WQP60-40-15 |
100 |
60 |
40 |
2900 |
15 |
210 | ||
40 |
100WQP100-30-15 |
100 |
100 |
30 |
2900 |
15 |
210 | ||
41 |
150WQP100-30-15 |
150 |
100 |
30 |
2900 |
15 |
210 | ||
42 |
150WQP200-15-15 |
150 |
200 |
15 |
2900 |
15 |
210 | ||
43 |
200WQP200-12-15 |
200 |
200 |
12 |
2900 |
15 |
210 | ||
44 |
200WQP250-11-15 |
200 |
250 |
11 |
2900 |
15 |
210 | ||
45 |
250WQP500-5-15 |
250 |
500 |
5 |
2900 |
15 |
220 | ||
46 |
65WQP30-68-18.5 |
65 |
30 |
68 |
2900 |
18.5 |
370 | ||
47 |
80WQP60-45-18.5 |
80 |
60 |
45 |
2900 |
18.5 |
370 | ||
48 |
100WQP80-40-18.5 |
100 |
80 |
40 |
2900 |
18.5 |
370 | ||
49 |
100WQP100-35-18.5 |
100 |
100 |
35 |
2900 |
18.5 |
370 | ||
50 |
150WQP100-36-18.5 |
150 |
100 |
36 |
2900 |
18.5 |
380 | ||
51 |
150WQP180-20-18.5 |
150 |
180 |
20 |
2900 |
18.5 |
380 | ||
52 |
200WQP180-18-18.5 |
200 |
180 |
18 |
2900 |
18.5 |
380 | ||
53 |
200WQP250-15-18.5 |
200 |
250 |
15 |
2900 |
18.5 |
380 | ||
54 |
250WQP500-7-18.5 |
250 |
500 |
7 |
2900 |
18.5 |
390 | ||
55 |
300WQP650-5-18.5 |
300 |
650 |
5 |
2900 |
18.5 |
390 | ||
56 |
65WQP30-75-22 |
65 |
30 |
75 |
2900 |
22 |
380 | ||
57 |
80WQP60-50-22 |
80 |
60 |
50 |
2900 |
22 |
380 | ||
58 |
100WQP80-45-22 |
100 |
80 |
45 |
2900 |
22 |
380 | ||
59 |
100WQP100-40-22 |
100 |
100 |
40 |
2900 |
22 |
380 | ||
60 |
150WQP100-40-22 |
150 |
100 |
40 |
2900 |
22 |
390 | ||
61 |
150WQP200-22-22 |
150 |
200 |
22 |
2900 |
22 |
390 | ||
62 |
200WQP200-20-22 |
200 |
200 |
20 |
2900 |
22 |
400 | ||
63 |
200WQP300-16-22 |
200 |
300 |
16 |
2900 |
22 |
400 | ||
64 |
250WQP500-9-22 |
250 |
500 |
9 |
2900 |
22 |
400 | ||
65 |
300WQP650-7-22 |
300 |
650 |
7 |
2900 |
22 |
400 | ||
66 |
100WQP120-45-30 |
100 |
120 |
45 |
1450 |
30 |
630 | ||
67 |
150WQP180-30-30 |
150 |
180 |
30 |
1450 |
30 |
630 | ||
68 |
200WQP250-22-30 |
200 |
250 |
22 |
1450 |
30 |
650 | ||
69 |
250WQP600-9-30 |
250 |
600 |
9 |
1450 |
30 |
650 | ||
70 |
300WQP800-7-30 |
300 |
800 |
7 |
1450 |
30 |
670 | ||
71 |
350WQP1500-4-30 |
350 |
1500 |
4 |
980 |
30 |
670 | ||
72 |
100WQP120-50-37 |
100 |
120 |
50 |
1450 |
37 |
700 | ||
73 |
150WQP200-30-37 |
150 |
200 |
30 |
1450 |
37 |
700 | ||
74 |
200WQP350-25-37 |
200 |
350 |
25 |
1450 |
37 |
720 | ||
75 |
250WQP600-12-37 |
250 |
600 |
12 |
1450 |
37 |
720 | ||
76 |
300WQP800-9-37 |
300 |
800 |
9 |
1450 |
37 |
740 | ||
77 |
350WQP1000-6-37 |
350 |
1000 |
6 |
1450 |
37 |
740 | ||
78 |
350WQP1100-6-37 |
350 |
1100 |
6 |
980 |
37 |
740 | ||
79 |
400WQP1300-6-37 |
400 |
1300 |
6 |
980 |
37 |
750 | ||
80 |
100WQP100-57-45 |
100 |
100 |
57 |
1450 |
45 |
830 | ||
81 |
150WQP200-35-45 |
150 |
200 |
35 |
1450 |
45 |
830 | ||
82 |
200WQP400-25-45 |
200 |
400 |
25 |
1450 |
45 |
850 | ||
83 |
250WQP600-15-45 |
250 |
600 |
15 |
1450 |
45 |
850 | ||
84 |
300WQP800-12-45 |
300 |
800 |
12 |
1450 |
45 |
850 | ||
85 |
350WQP1200-8-45 |
350 |
1200 |
8 |
1450 |
45 |
880 | ||
86 |
350WQP1300-8-45 |
350 |
1300 |
8 |
980 |
45 |
880 | ||
87 |
400WQP1700-6-45 |
400 |
1700 |
6 |
980 |
45 |
880 | ||
88 |
100WQP100-65-55 |
100 |
100 |
65 |
1450 |
55 |
930 | ||
89 |
150WQP180-50-55 |
150 |
180 |
50 |
1450 |
55 |
930 | ||
90 |
200WQP300-40-55 |
200 |
300 |
40 |
1450 |
55 |
950 | ||
91 |
250WQP600-20-55 |
250 |
600 |
20 |
1450 |
55 |
950 | ||
92 |
300WQP800-15-55 |
300 |
800 |
15 |
1450 |
55 |
950 | ||
93 |
350WQP1000-10-55 |
350 |
1000 |
10 |
1450 |
55 |
950 | ||
94 |
350WQP1100-10-55 |
350 |
1100 |
10 |
980 |
55 |
950 | ||
95 |
400WQP1500-8-55 |
400 |
1500 |
8 |
980 |
55 |
980 | ||
96 |
500WQP2200-5-55 |
500 |
2200 |
5 |
980 |
55 |
980 | ||
97 |
100WQP120-75-75 |
100 |
120 |
75 |
1450 |
75 |
1250 | ||
98 |
150WQP200-60-75 |
150 |
200 |
60 |
1450 |
75 |
1250 | ||
99 |
200WQP350-45-75 |
200 |
350 |
45 |
1450 |
75 |
1300 | ||
100 |
250WQP600-25-75 |
250 |
600 |
25 |
1450 |
75 |
1300 | ||
101 |
300WQP800-20-75 |
300 |
800 |
20 |
1450 |
75 |
1300 | ||
102 |
350WQP1000-15-75 |
350 |
1000 |
15 |
1450 |
75 |
1350 | ||
103 |
350WQP1500-12-75 |
350 |
1500 |
12 |
980 |
75 |
1350 | ||
104 |
400WQP1700-10-75 |
400 |
1700 |
10 |
980 |
75 |
1350 | ||
105 |
500WQP2000-8-75 |
500 |
2000 |
8 |
980 |
75 |
1350 | ||
106 |
100WQP120-85-90 |
100 |
120 |
85 |
1450 |
90 |
1420 | ||
107 |
150WQP200-70-90 |
150 |
200 |
70 |
1450 |
90 |
1420 | ||
108 |
200WQP300-55-90 |
200 |
300 |
55 |
1450 |
90 |
1420 | ||
109 |
250WQP600-30-90 |
250 |
600 |
30 |
1450 |
90 |
1420 | ||
110 |
300WQP800-25-90 |
300 |
800 |
25 |
1450 |
90 |
1450 | ||
111 |
350WQP1000-18-90 |
350 |
1000 |
18 |
1450 |
90 |
1450 | ||
112 |
350WQP1200-18-90 |
350 |
1200 |
18 |
980 |
90 |
1450 | ||
113 |
400WQP1500-15-90 |
400 |
1500 |
15 |
980 |
90 |
1450 | ||
114 |
500WQP2000-10-90 |
500 |
2000 |
10 |
980 |
90 |
1470 | ||
115 |
500WQP2500-8-90 |
500 |
2500 |
8 |
740 |
90 |
1470 | ||
116 |
600WQP3000-6-90 |
600 |
3000 |
6 |
740 |
90 |
1470 | ||
117 |
100WQP100-100-110 |
100 |
100 |
100 |
1450 |
110 |
1500 | ||
118 |
150WQP180-80-110 |
150 |
180 |
80 |
1450 |
110 |
1500 | ||
119 |
200WQP300-65-110 |
200 |
300 |
65 |
1450 |
110 |
1500 | ||
120 |
250WQP600-35-110 |
250 |
600 |
35 |
1450 |
110 |
1500 | ||
121 |
300WQP1000-25-110 |
300 |
1000 |
25 |
1450 |
110 |
1500 | ||
122 |
350WQP1300-20-110 |
350 |
1300 |
20 |
1450 |
110 |
1500 | ||
123 |
350WQP1600-16-110 |
350 |
1600 |
16 |
980 |
110 |
1500 | ||
124 |
400WQP1800-15-110 |
400 |
1800 |
15 |
980 |
110 |
1530 | ||
125 |
500WQP2500-10-110 |
500 |
2500 |
10 |
980 |
110 |
1530 | ||
126 |
500WQP3000-8-110 |
500 |
3000 |
8 |
740 |
110 |
1530 | ||
127 |
600WQP3800-6-110 |
600 |
3800 |
6 |
740 |
110 |
1530 | ||
128 |
150WQP200-90-132 |
150 |
200 |
90 |
1450 |
132 |
1600 | ||
129 |
200WQP400-75-132 |
200 |
400 |
75 |
1450 |
132 |
1600 | ||
130 |
250WQP600-40-132 |
250 |
600 |
40 |
1450 |
132 |
1500 | ||
131 |
300WQP800-36-132 |
300 |
800 |
36 |
1450 |
132 |
1500 | ||
132 |
350WQP1100-28-132 |
350 |
1100 |
28 |
1450 |
132 |
1500 | ||
133 |
400WQP1700-16-132 |
400 |
1700 |
16 |
1450 |
132 |
1900 | ||
134 |
400WQP2000-15-132 |
400 |
2000 |
15 |
980 |
132 |
2500 | ||
135 |
500WQP2800-10-132 |
500 |
2800 |
10 |
980 |
132 |
3000 | ||
136 |
500WQP3100-10-132 |
500 |
3100 |
10 |
740 |
132 |
3300 | ||
137 |
600WQP3700-8-132 |
600 |
3700 |
8 |
980 |
132 |
3500 | ||
138 |
600WQP4000-8-132 |
600 |
4000 |
8 |
740 |
132 |
4000 | ||
139 |
400WQP1600-33-160 |
300 |
1600 |
33 |
1450 |
160 |
2500 | ||
140 |
500WQP2600-15-160 |
500 |
2600 |
15 |
740 |
160 |
2800 |
我们的工作人员将会在24小时之内(工作日)联系您,如果需要其他服务,欢迎拨打服务热线:
