WQ型无堵塞移动式潜水排污泵产品介绍
WQ(QW)型无堵塞潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有效果。
该系列排污泵采用独特叶轮结构和新型机械密封,能输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
WQ型无堵塞移动式潜水排污泵使用条件
1、介质温度不超过60℃;介质重度为1~1.3kg/dm3。
2、无内自流循环冷却系统的泵,电机部分露出液面不起过1/3。
3、铸铁材质的使用范围这PH5~9。
4、1Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。
5、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度、介质要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。
WQ型无堵塞移动式潜水排污泵产品特点
1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能通过泵口径的5倍纤维物质与直径为泵口径约50*的固体颗粒。
2.机械密封采用硬质耐腐的钛化钨材料,可使泵*全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的可靠性
6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用*为方便。 7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
7.能够在全扬程内使用,而保证电机不会过载。
8.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。
WQ型无堵塞移动式潜水排污泵主要用途
QW(WQ)系列无堵塞潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。
WQ型无堵塞移动式潜水排污泵注意事项
1.泵使用前应仔细检査电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。
2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。
3. 该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下 起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使 用,以免发生危险。
4.泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。
5.电泵的机壳地线须严格按有关规程接妥,为了保证使用时人身,在电泵运行时,严禁在附近安装、人下水做?~或移动,以防万一电泵漏电而发生意外事故。
6.电泵在无特殊情况须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。
7.不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。
8.无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。
WQ型无堵塞移动式潜水排污泵维护与保养
1.电泵应有专人管理与使用,井定期检査电泵绕组与机壳之间的绝缘电阻是否正常。
2.每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电泵的清洁。
3.电泵如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。
4.电泵拆卸、维修后,机壳组件须经0.2MPa气密试验检査,以确保电机密封可靠。
5.叶轮和泵体之间的密封环具有密封功能,如密封损坏将直接影响到泵的性能,必要时应更换。

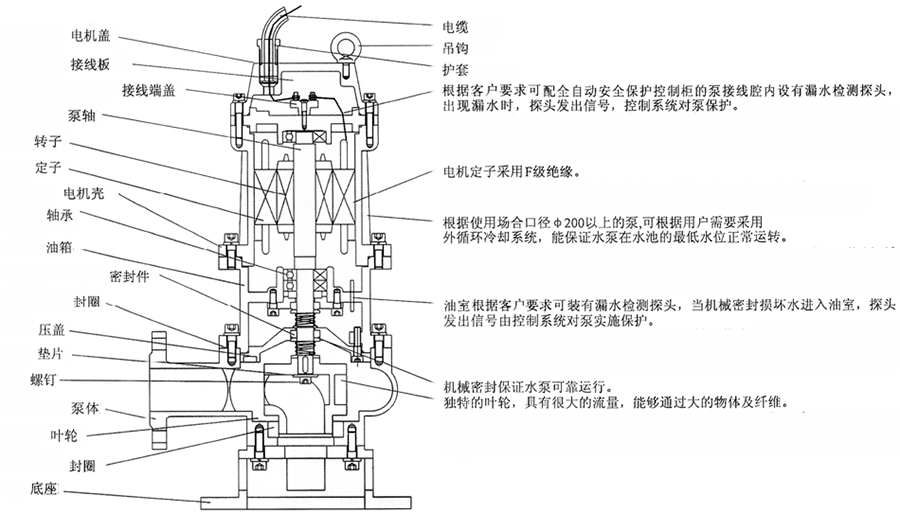

结构介绍 ▎Structure introduction

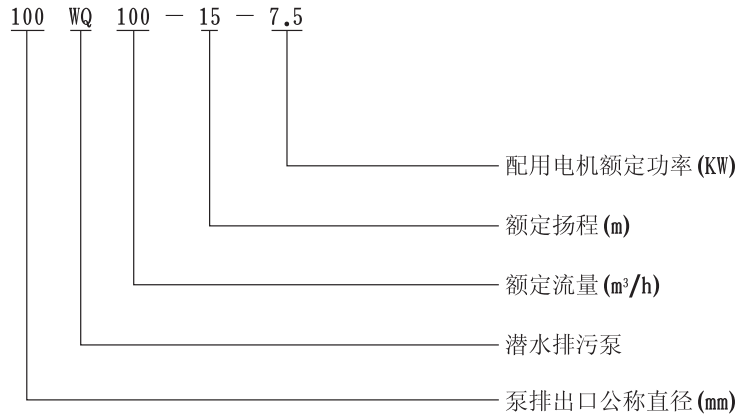

型号参数 ▎Model Prameter
序号 No. |
型号 Type |
出水口径 (mm) Outlet diameter |
流量 (m³/h) Capacity |
扬程 (m) Head |
转速 (r/min) Speed |
功率 (Kw) Power |
重量 (Kg) Weight | ||
1 |
50WQ10-10-0.75 |
50 |
10 |
10 |
2860 |
0.75 |
30 | ||
2 |
50WQ10-12-1.1 |
50 |
10 |
12 |
2860 |
1.1 |
32 | ||
3 |
65WQ15-7-1.1 |
65 |
15 |
7 |
2860 |
1.1 |
32 | ||
4 |
50WQ15-16-1.5 |
50 |
15 |
16 |
2860 |
1.5 |
40 | ||
5 |
65WQ20-12-1.5 |
65 |
20 |
12 |
2860 |
1.5 |
40 | ||
6 |
50WQ9-22-2.2 |
50 |
9 |
22 |
2860 |
2.2 |
45 | ||
7 |
65WQ20-18-2.2 |
65 |
20 |
18 |
2860 |
2.2 |
45 | ||
8 |
80WQ45-9-2.2 |
80 |
45 |
9 |
2860 |
2.2 |
45 | ||
9 |
100WQ50-7-2.2 |
100 |
50 |
7 |
2860 |
2.2 |
50 | ||
10 |
50WQ15-30-3 |
50 |
15 |
30 |
2860 |
3 |
55 | ||
11 |
65WQ25-24-3 |
65 |
25 |
24 |
2860 |
3 |
55 | ||
12 |
80WQ40-15-3 |
80 |
40 |
15 |
2860 |
3 |
55 | ||
13 |
100WQ50-10-3 |
100 |
50 |
10 |
2860 |
3 |
60 | ||
14 |
50WQ15-45-4 |
50 |
15 |
45 |
2860 |
4 |
65 | ||
15 |
65WQ25-30-4 |
65 |
25 |
30 |
2860 |
4 |
65 | ||
16 |
80WQ30-26-4 |
80 |
30 |
26 |
2860 |
4 |
65 | ||
17 |
100WQ50-10-4 |
100 |
50 |
10 |
2860 |
4 |
70 | ||
18 |
50WQ15-55-5.5 |
50 |
15 |
55 |
2900 |
5.5 |
100 | ||
19 |
65WQ25-32-5.5 |
65 |
25 |
32 |
2900 |
5.5 |
100 | ||
20 |
80WQ30-30-5.5 |
80 |
30 |
30 |
2900 |
5.5 |
105 | ||
21 |
100WQ65-18-5.5 |
100 |
65 |
18 |
2900 |
5.5 |
105 | ||
22 |
150WQ100-7-5.5 |
150 |
100 |
7 |
2900 |
5.5 |
110 | ||
23 |
50WQ25-50-7.5 |
50 |
25 |
50 |
2900 |
7.5 |
115 | ||
24 |
65WQ25-40-7.5 |
65 |
25 |
40 |
2900 |
7.5 |
115 | ||
25 |
80WQ45-32-7.5 |
80 |
45 |
32 |
2900 |
7.5 |
115 | ||
26 |
100WQ65-26-7.5 |
100 |
65 |
26 |
2900 |
7.5 |
125 | ||
27 |
150WQ100-12-7.5 |
150 |
100 |
12 |
2900 |
7.5 |
125 | ||
28 |
65WQ25-50-11 |
65 |
25 |
50 |
2900 |
11 |
180 | ||
29 |
80WQ40-40-11 |
80 |
40 |
40 |
2900 |
11 |
180 | ||
30 |
100WQ80-25-11 |
100 |
80 |
25 |
2900 |
11 |
190 | ||
31 |
100WQ100-25-11 |
100 |
100 |
25 |
2900 |
11 |
190 | ||
32 |
150WQ100-20-11 |
150 |
100 |
20 |
2900 |
11 |
195 | ||
33 |
150WQ180-11-11 |
150 |
180 |
11 |
2900 |
11 |
195 | ||
34 |
200WQ200-9-11 |
200 |
200 |
9 |
2900 |
11 |
200 | ||
35 |
200WQ300-7-11 |
200 |
300 |
7 |
2900 |
11 |
200 | ||
36 |
250WQ400-5-11 |
250 |
400 |
5 |
2900 |
11 |
200 | ||
37 |
65WQ30-55-15 |
65 |
30 |
55 |
2900 |
15 |
210 | ||
38 |
80WQ45-52-15 |
80 |
45 |
52 |
2900 |
15 |
210 | ||
39 |
100WQ60-40-15 |
100 |
60 |
40 |
2900 |
15 |
210 | ||
40 |
100WQ100-30-15 |
100 |
100 |
30 |
2900 |
15 |
210 | ||
41 |
150WQ100-30-15 |
150 |
100 |
30 |
2900 |
15 |
210 | ||
42 |
150WQ200-15-15 |
150 |
200 |
15 |
2900 |
15 |
210 | ||
43 |
200WQ200-12-15 |
200 |
200 |
12 |
2900 |
15 |
210 | ||
44 |
200WQ250-11-15 |
200 |
250 |
11 |
2900 |
15 |
210 | ||
45 |
250WQ500-5-15 |
250 |
500 |
5 |
2900 |
15 |
220 | ||
46 |
65WQ30-68-18.5 |
65 |
30 |
68 |
2900 |
18.5 |
370 | ||
47 |
80WQ60-45-18.5 |
80 |
60 |
45 |
2900 |
18.5 |
370 | ||
48 |
100WQ80-40-18.5 |
100 |
80 |
40 |
2900 |
18.5 |
370 | ||
49 |
100WQ100-35-18.5 |
100 |
100 |
35 |
2900 |
18.5 |
370 | ||
50 |
150WQ100-36-18.5 |
150 |
100 |
36 |
2900 |
18.5 |
380 | ||
51 |
150WQ180-20-18.5 |
150 |
180 |
20 |
2900 |
18.5 |
380 | ||
52 |
200WQ180-18-18.5 |
200 |
180 |
18 |
2900 |
18.5 |
380 | ||
53 |
200WQ250-15-18.5 |
200 |
250 |
15 |
2900 |
18.5 |
380 | ||
54 |
250WQ500-7-18.5 |
250 |
500 |
7 |
2900 |
18.5 |
390 | ||
55 |
300WQ650-5-18.5 |
300 |
650 |
5 |
2900 |
18.5 |
390 | ||
56 |
65WQ30-75-22 |
65 |
30 |
75 |
2900 |
22 |
380 | ||
57 |
80WQ60-50-22 |
80 |
60 |
50 |
2900 |
22 |
380 | ||
58 |
100WQ80-45-22 |
100 |
80 |
45 |
2900 |
22 |
380 | ||
59 |
100WQ100-40-22 |
100 |
100 |
40 |
2900 |
22 |
380 | ||
60 |
150WQ100-40-22 |
150 |
100 |
40 |
2900 |
22 |
390 | ||
61 |
150WQ200-22-22 |
150 |
200 |
22 |
2900 |
22 |
390 | ||
62 |
200WQ200-20-22 |
200 |
200 |
20 |
2900 |
22 |
400 | ||
63 |
200WQ300-16-22 |
200 |
300 |
16 |
2900 |
22 |
400 | ||
64 |
250WQ500-9-22 |
250 |
500 |
9 |
2900 |
22 |
400 | ||
65 |
300WQ650-7-22 |
300 |
650 |
7 |
2900 |
22 |
400 | ||
66 |
100WQ120-45-30 |
100 |
120 |
45 |
1450 |
30 |
630 | ||
67 |
150WQ180-30-30 |
150 |
180 |
30 |
1450 |
30 |
630 | ||
68 |
200WQ250-22-30 |
200 |
250 |
22 |
1450 |
30 |
650 | ||
69 |
250WQ600-9-30 |
250 |
600 |
9 |
1450 |
30 |
650 | ||
70 |
300WQ800-7-30 |
300 |
800 |
7 |
1450 |
30 |
670 | ||
71 |
350WQ1500-4-30 |
350 |
1500 |
4 |
980 |
30 |
670 | ||
72 |
100WQ120-50-37 |
100 |
120 |
50 |
1450 |
37 |
700 | ||
73 |
150WQ200-30-37 |
150 |
200 |
30 |
1450 |
37 |
700 | ||
74 |
200WQ350-25-37 |
200 |
350 |
25 |
1450 |
37 |
720 | ||
75 |
250WQ600-12-37 |
250 |
600 |
12 |
1450 |
37 |
720 | ||
76 |
300WQ800-9-37 |
300 |
800 |
9 |
1450 |
37 |
740 | ||
77 |
350WQ1000-6-37 |
350 |
1000 |
6 |
1450 |
37 |
740 | ||
78 |
350WQ1100-6-37 |
350 |
1100 |
6 |
980 |
37 |
740 | ||
79 |
400WQ1300-6-37 |
400 |
1300 |
6 |
980 |
37 |
750 | ||
80 |
100WQ100-57-45 |
100 |
100 |
57 |
1450 |
45 |
830 | ||
81 |
150WQ200-35-45 |
150 |
200 |
35 |
1450 |
45 |
830 | ||
82 |
200WQ400-25-45 |
200 |
400 |
25 |
1450 |
45 |
850 | ||
83 |
250WQ600-15-45 |
250 |
600 |
15 |
1450 |
45 |
850 | ||
84 |
300WQ800-12-45 |
300 |
800 |
12 |
1450 |
45 |
850 | ||
85 |
350WQ1200-8-45 |
350 |
1200 |
8 |
1450 |
45 |
880 | ||
86 |
350WQ1300-8-45 |
350 |
1300 |
8 |
980 |
45 |
880 | ||
87 |
400WQ1700-6-45 |
400 |
1700 |
6 |
980 |
45 |
880 | ||
88 |
100WQ100-65-55 |
100 |
100 |
65 |
1450 |
55 |
930 | ||
89 |
150WQ180-50-55 |
150 |
180 |
50 |
1450 |
55 |
930 | ||
90 |
200WQ300-40-55 |
200 |
300 |
40 |
1450 |
55 |
950 | ||
91 |
250WQ600-20-55 |
250 |
600 |
20 |
1450 |
55 |
950 | ||
92 |
300WQ800-15-55 |
300 |
800 |
15 |
1450 |
55 |
950 | ||
93 |
350WQ1000-10-55 |
350 |
1000 |
10 |
1450 |
55 |
950 | ||
94 |
350WQ1100-10-55 |
350 |
1100 |
10 |
980 |
55 |
950 | ||
95 |
400WQ1500-8-55 |
400 |
1500 |
8 |
980 |
55 |
980 | ||
96 |
500WQ2200-5-55 |
500 |
2200 |
5 |
980 |
55 |
980 | ||
97 |
100WQ120-75-75 |
100 |
120 |
75 |
1450 |
75 |
1250 | ||
98 |
150WQ200-60-75 |
150 |
200 |
60 |
1450 |
75 |
1250 | ||
99 |
200WQ350-45-75 |
200 |
350 |
45 |
1450 |
75 |
1300 | ||
100 |
250WQ600-25-75 |
250 |
600 |
25 |
1450 |
75 |
1300 | ||
101 |
300WQ800-20-75 |
300 |
800 |
20 |
1450 |
75 |
1300 | ||
102 |
350WQ1000-15-75 |
350 |
1000 |
15 |
1450 |
75 |
1350 | ||
103 |
350WQ1500-12-75 |
350 |
1500 |
12 |
980 |
75 |
1350 | ||
104 |
400WQ1700-10-75 |
400 |
1700 |
10 |
980 |
75 |
1350 | ||
105 |
500WQ2000-8-75 |
500 |
2000 |
8 |
980 |
75 |
1350 | ||
106 |
100WQ120-85-90 |
100 |
120 |
85 |
1450 |
90 |
1420 | ||
107 |
150WQ200-70-90 |
150 |
200 |
70 |
1450 |
90 |
1420 | ||
108 |
200WQ300-55-90 |
200 |
300 |
55 |
1450 |
90 |
1420 | ||
109 |
250WQ600-30-90 |
250 |
600 |
30 |
1450 |
90 |
1420 | ||
110 |
300WQ800-25-90 |
300 |
800 |
25 |
1450 |
90 |
1450 | ||
111 |
350WQ1000-18-90 |
350 |
1000 |
18 |
1450 |
90 |
1450 | ||
112 |
350WQ1200-18-90 |
350 |
1200 |
18 |
980 |
90 |
1450 | ||
113 |
400WQ1500-15-90 |
400 |
1500 |
15 |
980 |
90 |
1450 | ||
114 |
500WQ2000-10-90 |
500 |
2000 |
10 |
980 |
90 |
1470 | ||
115 |
500WQ2500-8-90 |
500 |
2500 |
8 |
740 |
90 |
1470 | ||
116 |
600WQ3000-6-90 |
600 |
3000 |
6 |
740 |
90 |
1470 | ||
117 |
100WQ100-100-110 |
100 |
100 |
100 |
1450 |
110 |
1500 | ||
118 |
150WQ180-80-110 |
150 |
180 |
80 |
1450 |
110 |
1500 | ||
119 |
200WQ300-65-110 |
200 |
300 |
65 |
1450 |
110 |
1500 | ||
120 |
250WQ600-35-110 |
250 |
600 |
35 |
1450 |
110 |
1500 | ||
121 |
300WQ1000-25-110 |
300 |
1000 |
25 |
1450 |
110 |
1500 | ||
122 |
350WQ1300-20-110 |
350 |
1300 |
20 |
1450 |
110 |
1500 | ||
123 |
350WQ1600-16-110 |
350 |
1600 |
16 |
980 |
110 |
1500 | ||
124 |
400WQ1800-15-110 |
400 |
1800 |
15 |
980 |
110 |
1530 | ||
125 |
500WQ2500-10-110 |
500 |
2500 |
10 |
980 |
110 |
1530 | ||
126 |
500WQ3000-8-110 |
500 |
3000 |
8 |
740 |
110 |
1530 | ||
127 |
600WQ3800-6-110 |
600 |
3800 |
6 |
740 |
110 |
1530 | ||
128 |
150WQ200-90-132 |
150 |
200 |
90 |
1450 |
132 |
1600 | ||
129 |
200WQ400-75-132 |
200 |
400 |
75 |
1450 |
132 |
1600 | ||
130 |
250WQ600-40-132 |
250 |
600 |
40 |
1450 |
132 |
1500 | ||
131 |
300WQ800-36-132 |
300 |
800 |
36 |
1450 |
132 |
1500 | ||
132 |
350WQ1100-28-132 |
350 |
1100 |
28 |
1450 |
132 |
1500 | ||
133 |
400WQ1700-16-132 |
400 |
1700 |
16 |
1450 |
132 |
1900 | ||
134 |
400WQ2000-15-132 |
400 |
2000 |
15 |
980 |
132 |
2500 | ||
135 |
500WQ2800-10-132 |
500 |
2800 |
10 |
980 |
132 |
3000 | ||
136 |
500WQ3100-10-132 |
500 |
3100 |
10 |
740 |
132 |
3300 | ||
137 |
600WQ3700-8-132 |
600 |
3700 |
8 |
980 |
132 |
3500 | ||
138 |
600WQ4000-8-132 |
600 |
4000 |
8 |
740 |
132 |
4000 | ||
139 |
400WQ1600-33-160 |
300 |
1600 |
33 |
1450 |
160 |
2500 | ||
140 |
500WQ2600-15-160 |
500 |
2600 |
15 |
740 |
160 |
2800 |
我们的工作人员将会在24小时之内(工作日)联系您,如果需要其他服务,欢迎拨打服务热线:
