‌GDL型管道式立式多级泵产品介绍

GDL型管道式立式多级泵是本公司在国外泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代高压管道泵产品。

水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的泵型。

GDL型管道式立式多级泵系参照国外先进产品设计制造的。叶轮、导叶和导流壳采用不锈钢板材冲压、拉伸、焊接成型，采用硬质合金机械密封及导轴承。高压管道泵具有体积小、重量轻、效率高、节能、振动噪音小、运转平稳、使用寿命长、立式安装、占地面积小、重量轻和外形美观等显著特点，是理想的更新换代产品

GDL型管道式立式多级泵应用范围

GDL型管道式立式多级泵广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等，农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。

GDL多级管道离心泵工作条件

启动前准备

1.用手拔转联轴器，叶轮应无卡磨现象，转动灵活；

2．打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气嘴；

3．如输送热液体时，起动前应预热，升温速度为50℃/h，泵的预热是用所输送液体不断循环来达到，

以使各部位受热均匀；

4．应先用手盘动泵几圈以使润滑水进入机械密封端面；

5．点动电机，确定转向是否正确。

启动与运行

1．全开进口阀门，关闭吐出管路阀门；

2．接通电源，当达到正常转速后，再逐渐打开吐出管路上的阀门，并调节到所需工况；

3．注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄漏为3滴／分，检查电机、轴承处温度≤75℃，如果发现异常情况，应及时处理。

停车

1．逐渐关闭吐出管路阀门，切断电源；

2．关闭进口阀门；

3．如环境温度低于0℃，应将泵内液体放尽，以免冻裂水泵；

4．如长期停用，应将泵拆卸清洗，包装保管。

GDL多级管道离心泵安装说明

1、管道式多级泵水力模型先进：效率高，性能范围广。

2、多级泵安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修为方便。

3、外形美观：采用不锈钢外套，外形美观。

4、更少的运行、维修费用：采用机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，地减少流动噪音。

6、立式结构，占地面积小。

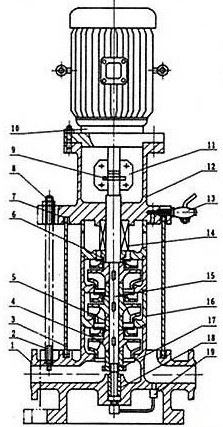

结构介绍 ▎Structure introduction

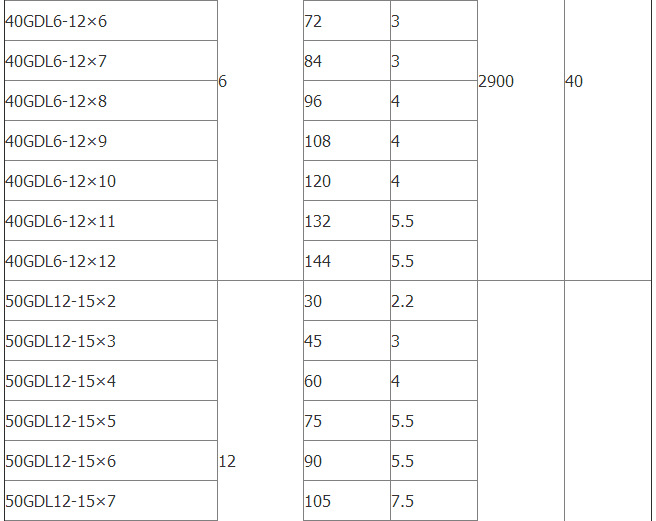

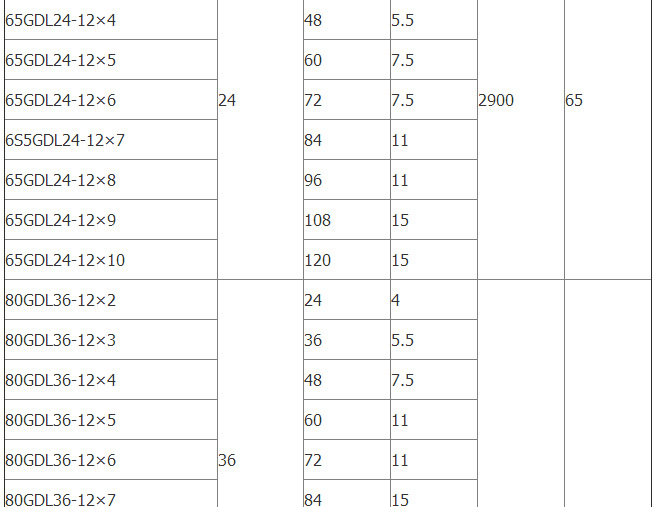

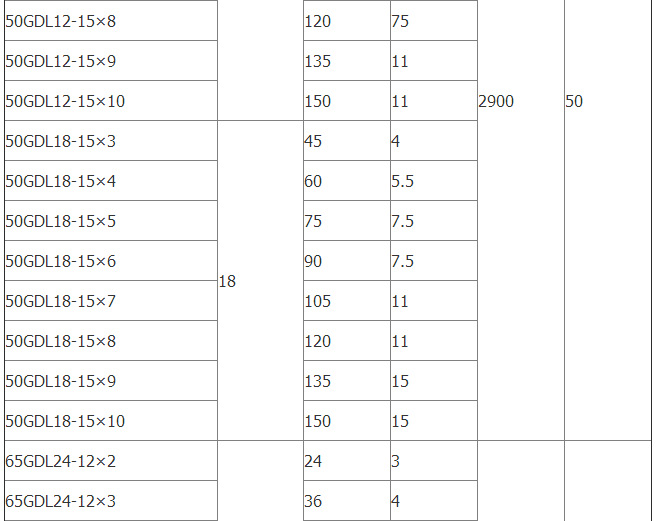

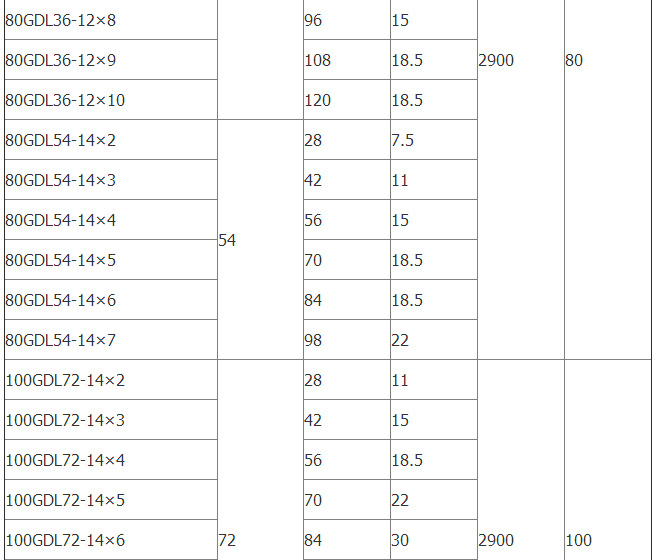

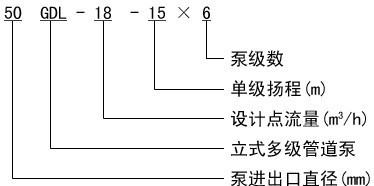

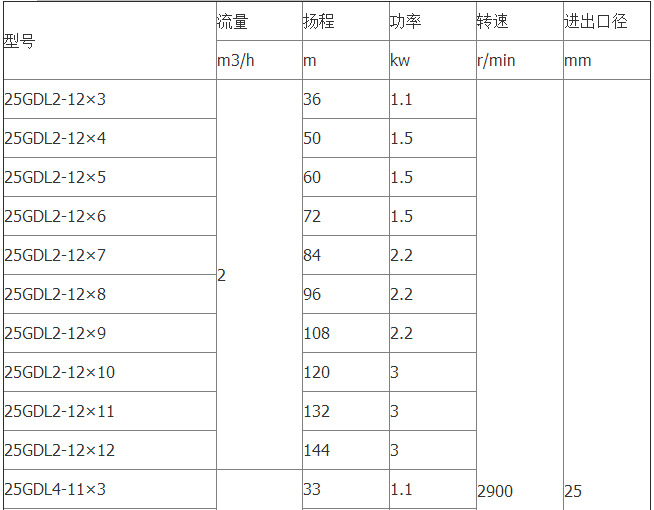

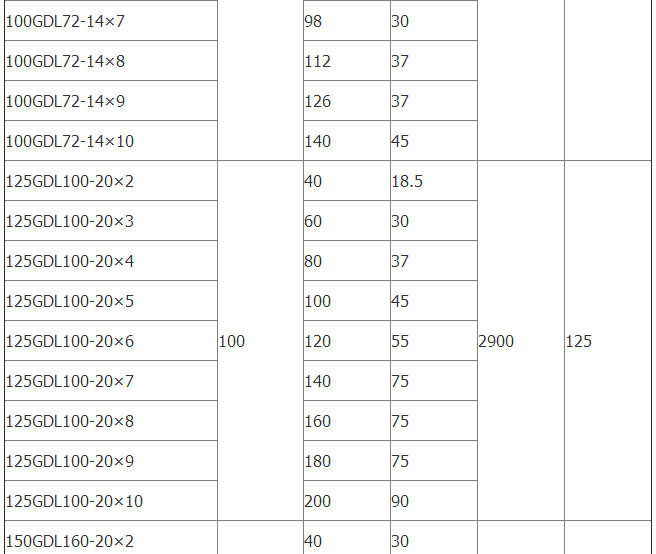

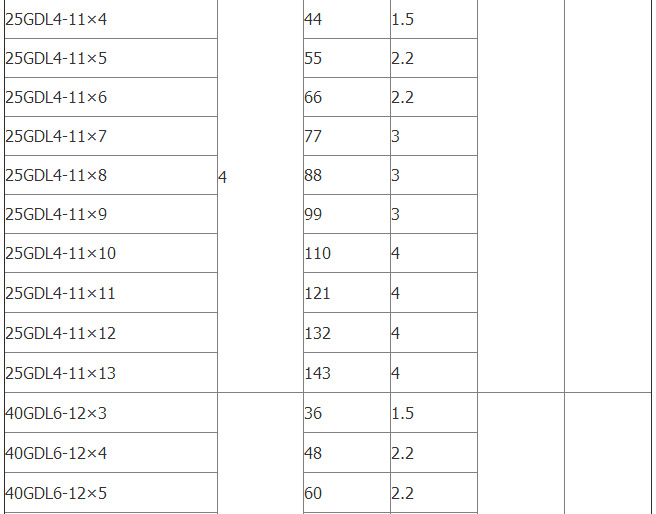

型号参数 ▎Model Prameter
